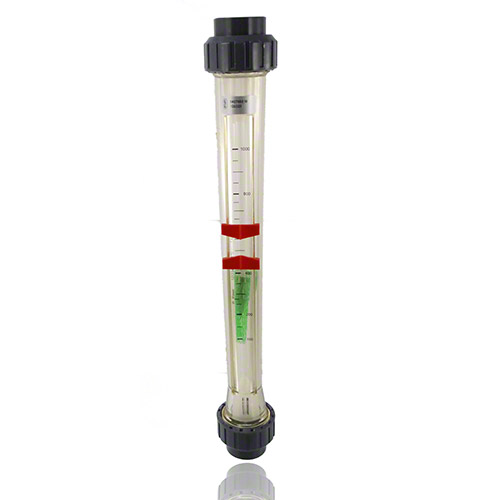

PVC-U Transparent

PVC-U Transparent


[Zur Übersicht]

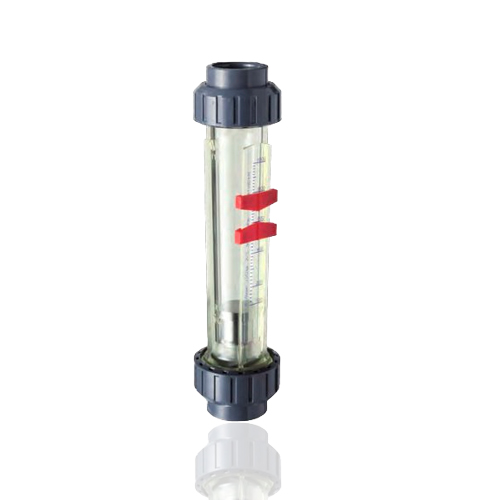

  Trogamid (PA)

Trogamid (PA)


[Zur Übersicht]
  Polysulfon (PSU)

Polysulfon (PSU)


[Zur Übersicht]

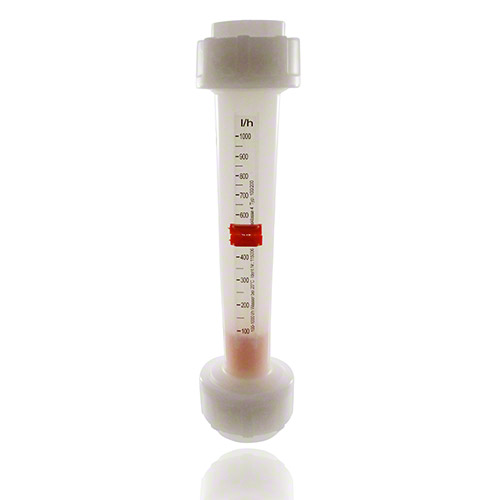

PVDF

PVDF


[Zur Übersicht]

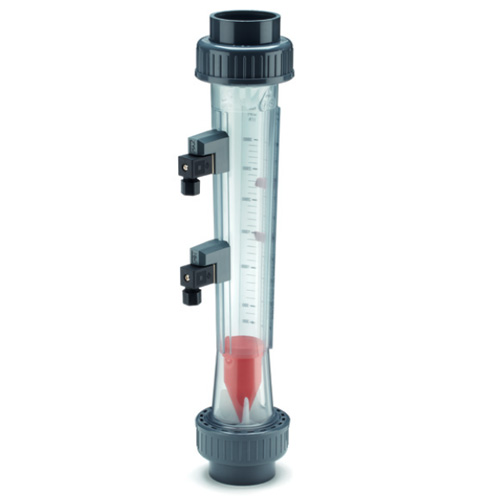

  Zubehör Grenzwertgeber

Zubehör Grenzwertgeber


[Zur Übersicht]

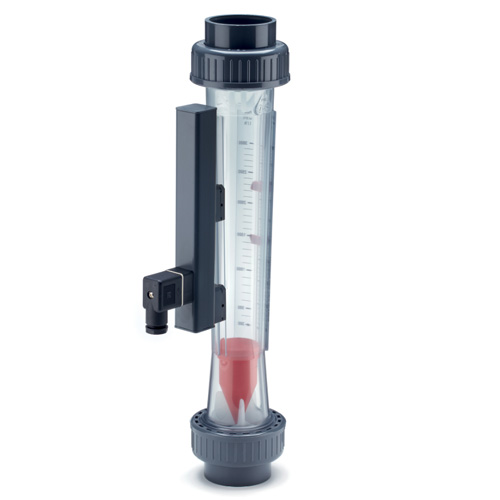

  Zubehör Messwertsensor

Zubehör Messwertsensor


[Zur Übersicht]

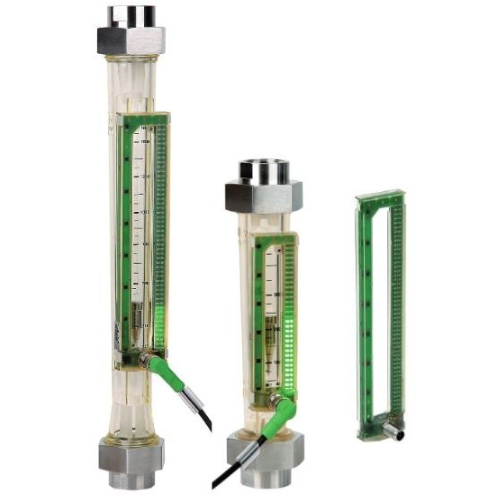

Zubehör Messkette

Zubehör Messkette


[Zur Übersicht]





Präzise Durchflussmessung mit Schwebekörperdurchflussmessern: Vertrauen Sie auf zuverlässige Messergebnisse und intuitive Ablesung






Schwebekörperdurchflussmesser, auch bekannt als Schwebekörper-Durchflussmesser oder Rotameter, sind äußerst präzise Instrumente zur Messung des Durchflusses von Flüssigkeiten oder Gasen. Dieses Messgerät arbeitet nach dem Auftriebsprinzip und liefert genaue und zuverlässige Messergebnisse. Ein typischer Schwebekörperdurchflussmesser besteht aus einem senkrecht angeordneten Glasrohr, das eine Einlassöffnung unten und eine Auslassöffnung oben aufweist. Im Inneren des Glasrohrs befindet sich ein Schwebekörper, der durch die Strömung des Mediums nach oben gedrückt wird. Je stärker der Durchfluss ist, desto höher steigt der Schwebekörper im Glasrohr auf. Die Position des Schwebekörpers auf einer Skala, die entlang des Glasrohrs angebracht ist, ermöglicht die einfache Ablesung des Durchflusswerts.

Schwebekörperdurchflussmesser zeichnen sich durch ihre einfache Handhabung aus und erfordern keine externe Stromversorgung. Sie bieten eine visuelle Anzeige des Durchflusses, was eine schnelle und intuitive Ablesung ermöglicht. Diese Art von Durchflussmessgerät findet in einer Vielzahl von Anwendungen Verwendung. In der Prozessindustrie werden Schwebekörperdurchflussmesser eingesetzt, um den Durchfluss von Flüssigkeiten oder Gasen in chemischen Anlagen, Raffinerien, Lebensmittelverarbeitung und anderen Produktionsumgebungen zu überwachen. In der Wasseraufbereitung dienen sie der Messung des Wasserdurchflusses in Kläranlagen, Trinkwasseranlagen und Bewässerungssystemen. Darüber hinaus werden Schwebekörperdurchflussmesser in Heizungs- und Klimaanlagen eingesetzt, um den Durchfluss von Wasser oder Kühlmitteln zu überwachen. Auch in Laboren finden sie Anwendung, um den Durchfluss von Flüssigkeiten und Gasen in wissenschaftlichen Experimenten und Forschungsanwendungen zu messen.

Es ist jedoch wichtig zu beachten, dass Schwebekörperdurchflussmesser am besten für niedrige bis mittlere Durchflussraten geeignet sind. Bei extrem niedrigen oder extrem hohen Durchflüssen können sie ungenaue oder unzuverlässige Ergebnisse liefern. Zudem erzeugt der Einbau eines Schwebekörperdurchflussmessers in eine Rohrleitung einen gewissen Druckverlust, der bei Systemen mit niedrigem Druck oder geringem Durchfluss berücksichtigt werden muss. Darüber hinaus sind Schwebekörperdurchflussmesser empfindlich gegenüber Vibrationen und Erschütterungen, was zu ungenauen Messungen führen kann. In Umgebungen mit starken Vibrationen oder bei Anwendungen mit aggressiven Medien sollten daher alternative Lösungen in Betracht gezogen werden, die besser auf die spezifischen Anforderungen abgestimmt sind.

Trotz dieser Einschränkkungen bieten Schwebekörperdurchflussmesser dennoch viele Vorteile. Neben ihrer einfachen Handhabung und Installation benötigen sie keine zusätzliche Instrumentierung oder externe Stromversorgung. Dies macht sie kostengünstige Lösungen für Durchflussmessungen in verschiedenen Anwendungen. Darüber hinaus bieten sie eine direkte visuelle Anzeige des Durchflusses, sodass Bediener schnell und einfach den aktuellen Durchfluss ablesen können.

Um genaue Messungen zu gewährleisten, ist eine korrekte Kalibrierung der Schwebekörperdurchflussmesser entscheidend. Die Kalibrierung erfolgt in der Regel für ein bestimmtes Medium und basiert entweder auf experimentellen Daten oder theoretischen Annahmen. Es ist wichtig sicherzustellen, dass der Durchflussmesser für das spezifische Medium und die jeweiligen Betriebsbedingungen korrekt kalibriert ist, um genaue Messergebnisse zu liefern.

Bei der Auswahl eines Schwebekörperdurchflussmessers sollten auch die Materialien berücksichtigt werden. Das Glasrohr besteht oft aus robustem und transparentem Borosilikatglas, um eine gute Sichtbarkeit des Schwebekörpers zu gewährleisten. Der Schwebekörper selbst kann aus verschiedenen Materialien wie Metall oder Kunststoff gefertigt sein. Die Wahl des Materials hängt von den spezifischen Eigenschaften des Mediums ab, einschließlich Temperatur, Druck und Chemikalienbeständigkeit.

Darüber hinaus gibt es auch elektronische Varianten von Schwebekörperdurchflussmessern, die auf dem gleichen Funktionsprinzip basieren, jedoch mit Sensoren arbeiten, um den Durchfluss zu messen. Diese elektronischen Durchflussmesser bieten erweiterte Funktionen wie digitale Anzeigen, Datenaufzeichnung, Integration in Steuerungssysteme und Kommunikationsschnittstellen. Sie ermöglichen eine höhere Präzision und bieten zusätzliche Möglichkeiten zur Überwachung und Steuerung des Durchflusses.

Abschließend ist es wichtig zu betonen, dass die Auswahl des richtigen Durchflussmessgeräts von den individuellen Anforderungen der Anwendung abhängt. Bei Zweifeln oder komplexeren Anforderungen ist es empfehlenswert, sich von Fachleuten beraten zu lassen, um sicherzustellen, dass das gewählte Messgerät den spezifischen Anforderungen gerecht wird und genaue und zuverlässige Messungen ermöglicht."
