Spezial  >  Metall Rohrsysteme  >  Rohrkupplungen-ARPOL


Kategorienübersicht   Gesamtübersicht

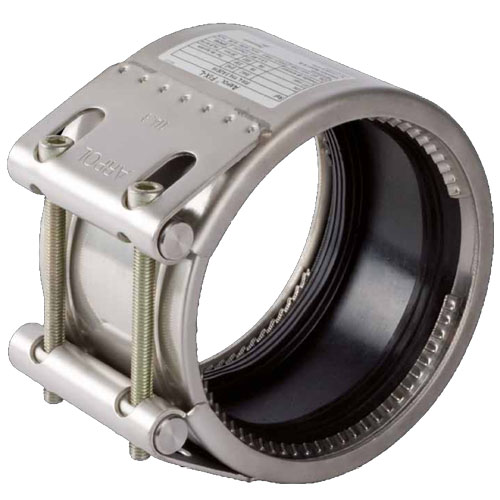

Typ FIX-L, Qualität A2

Typ FIX-L, Qualität A2


[Zur Übersicht]
  Typ FIX-L, Qualität A4

Typ FIX-L, Qualität A4


[Zur Übersicht]

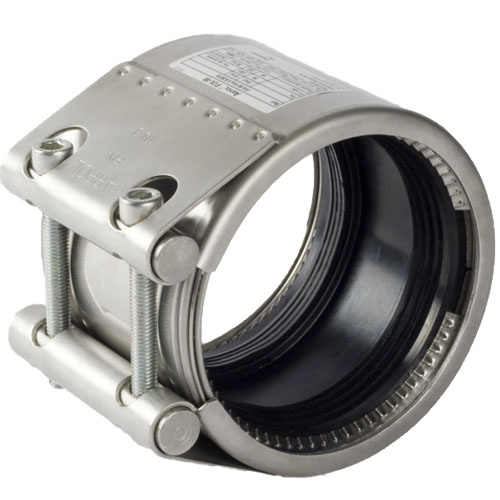

  Typ FIX-M, Qualität A2

Typ FIX-M, Qualität A2


[Zur Übersicht]

Typ FIX-M, Qualität A4

Typ FIX-M, Qualität A4


[Zur Übersicht]

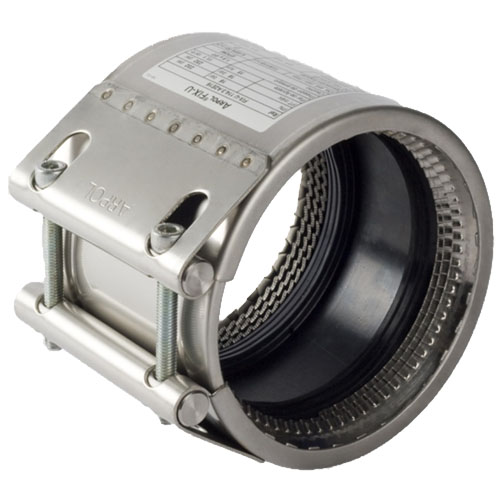

  Typ FIX-U, Qualität A2

Typ FIX-U, Qualität A2


[Zur Übersicht]
  Typ FIX-U, Qualität A4

Typ FIX-U, Qualität A4


[Zur Übersicht]

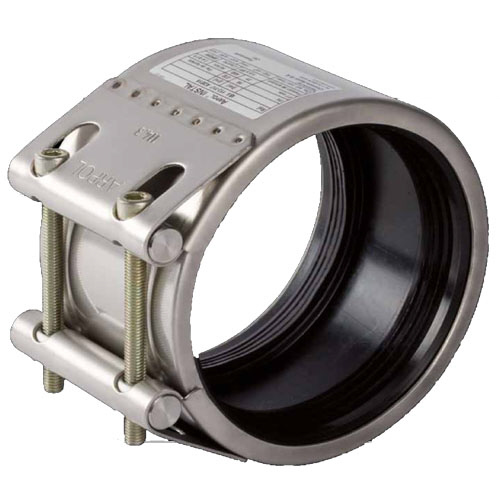

Typ Instal IBX, Qualität A2

Typ Instal IBX, Qualität A2


[Zur Übersicht]
  Typ Instal IBX, Qualität A4

Typ Instal IBX, Qualität A4


[Zur Übersicht]




ROHRKUPPLUNGEN AUS EDELSTAHL

Die nachfolgende Ausführung stellt eine technische Zusammenfassung von Rohrkupplungen für die Verbindung von glattendigen Rohren dar. Sämtliche Rohrkupplungen dieser Bauart haben ein gemeinsames Basiskonzept und beinhalten dabei zwei Ausführungsvarianten.

Sie bestehen aus einem Gehäuse, vorzugsweise Edelstahl, aus einer Dichtmanschette und einem Verschluss sowie einem Verankerungsring in der axial zugfesten Ausführung. Diese Zusammenfassung erhebt keinen Anspruch auf Vollständigkeit, soll aber aufzeigen welche Möglichkeiten es neben den etablierten und altbekannten Verbindungstechniken gibt. Natürlich kann man derartige Rohrkupplungen nicht uneingeschränkt einsetzen, da man hier und dort auf unüberwindbare Barrieren stößt. Dort wo es technisch sinnvoll und wirtschaftlich günstiger ist, sollte man es aber versuchen. Dazu muss diese Technologie allerdings erst einmal bekannt gemacht werden, was ich auch hiermit erreichen möchte. Derartige Rohrkupplungen sind systemunabhängig, kompatibel, wiederverwendbar und flexibel, um nur einige Vorteile zu nennen. Sie finden Verwendung in nahezu sämtlichen Bereichen, wo Rohre verbunden werden.

Ein technisches Prinzip mit unzähligen Anwendungsmöglichkeiten. Die Montage solcher Rohrkupplungen ist schnell, sicher, wirtschaftlich und zuverlässig. Dies wird auch von unabhängigen technischen Prüf- und Zulassungsstellen bestätigt (z.B. VdS / DVGW / GL / DNV / KTW / DNV / LR / .). Derartige Rohrkupplungen werden lediglich über die beiden Rohrenden geschoben, vermittelt und mittels Drehmoment verschraubt. Ein Nachziehen ist nicht erforderlich und sollte auch tunlichst vermieden werden, um die Dichtmanschetten nicht zu schädigen bzw. in Ihrer Elastizität zu beeinflussen.

Mitentscheidende Faktoren für den ersten Check sind deshalb folgende drei Dinge:

- Druck - Medium - Temperatur -



Nach Abklärung dieser doch so wesentlichen Randbedingungen scheiden sich schon sehr oft die Geister, wie man so schön sagt. Entweder bleibe ich dann bei meiner alten Verbindungstechnik, oder aber ich beschäftige mich etwas näher mit dieser, für mich doch recht neuen Verbindungstechnik, obwohl sie schon seit gut 50 Jahren weltweit im Einsatz ist.

Basiskonzept

Rohrverbindungen, welche ich hier vordergründig anspreche, haben ein sogenanntes Basiskonzept, und dieses Basiskonzept ist bei sämtlichen Herstellern gleich, egal wer von wem „profitiert“ hat oder aber auch nicht.

Natürlich gibt es auch in dieser Branche Herstellerfirmen mit eigenen Ideen sowohl als auch parallelen Entwicklungen. Letztendlich aber bleibt es bei einem Basiskonzept und dieses besteht aus folgenden Hauptkomponenten für jede Kupplung dieser Bauart:

- Kupplungsgehäuse
- Dichtmanschette
- Verschluss
- Verankerungsring / Ankerring ( nur bei axial zugfesten Kupplungen)

Die Modifikationen einzelner Komponenten sind bei manchen Herstellern nicht immer konstruktiv zum Besten gelöst, insbesondere dann, wenn noch nicht abgelaufene Patente zu umgehen waren. Aber auch hier kennt der Fachmann den Unterschied.

...weiter lesen

copyright by Dipl.-Ing. Manfred Wantoch
