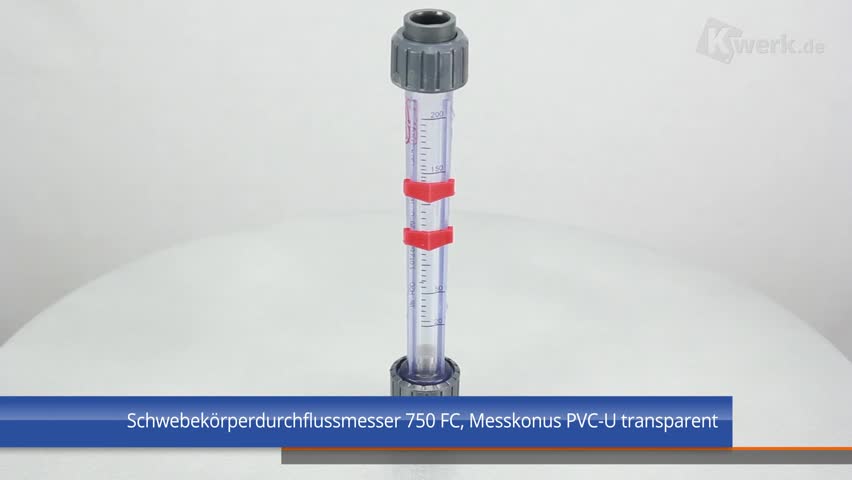

SCHWEBEKÖRPER DURCHFLUSSMESSER


SERIE TYP EASYFLOW



Ein Schwebekörper-Durchflussmesser ist ein optisches Messgerät zur Erfassung des Volumenstroms von Flüssigkeiten oder Gasen in Rohrleitungssystemen. Der Schwebekörper-Durchflussmesser ist radial ausbaubar und besteht aus einem Messkonus mit Skalierung und einem innenliegenden Schwebekörper.

Schwebekörper Durchflussmesser Funktion
Der innenliegende Schwebekörper wird durch den anströmendem Volumenstrom und die damit verbundene Strömungsgeschwindigkeit so weit angehoben, bis sich zwischen der wirkenden Auftriebskraft und dem Gewicht des Schwebekörpers ein Gleichgewicht einstellt. Jetzt kann man an der Oberkante des Schwebekörper-Durchflussmessers, das volumetrische Messergebnis an der Skalierung des Messkonus ablesen. Idealerweise sollte man den Schwebekörper-Durchflussmesser so auswählen, dass der angestrebte Volumenstrom sich immer im letzten Drittel des Messkonus befindet. Für Medien verschiedener Dichten, können am Messkonus Sonderskalen auf Anfrage angebracht werden. Bei Ausführung des Schwebekörpers mit innenliegendem Magnet, können durch das Anbringen von Öffner- und Schließer am Messkonus bspw. Pumpen und Armaturen geschaltet werden. Schwebekörper-Durchflussmesser haben allgemein ein Messbereichsverhältnis von 1:10.Ein Schwebekörper-Durchflussmesser ist ein preisgünstiges Messinstrument zur optischen Kontrolle des Volumenstromes.

Unsere Typenreihe „Easyflow“ ist einfach zu handhaben und bietet ein breites Einsatzfeld für verschiedenste Medien. Weitere Einsatzgebiete sind durch Implementierung von Zubehör möglich.„Easyflow“ ist eine Serie von Kunststoff-Schwebekörper-Durchflussmessern, geeignet zur Volumenmessung von durchsichtigen Flüssigkeits- und Gasströmen in geschlossenen Rohrleitungen. Optional können die Geräte auch, durch Ausrüsten mit Kontaktschaltern, zur Durchflussüberwachung eingesetzt werden. Zum Einbinden in die Rohrleitung steht eine Vielzahl von Anschluss-Varianten zur Verfügung.
Als Standard werden PVC-Verschraubungen mit Klebemuffen angeboten, wobei je nach Rohrsystem auch Verschraubungen mit Gewindemuffen, Stumpf- oder Muffenschweißenden und Flansche zur Verfügung stehen.



Vorteile:
• Große Auswahl an Messbereichen
• Große Vielzahl an Anschlussvarianten
• Acht verschiedene Nennweiten
• Fünf verschiedene Messrohrlängen
• Je nach Medium diverse Messrohrmaterialien
• Diverse Schwebekörpermaterialien
• Messrohre austauschbar
• Radial ausbaubar bei montierten Rohrleitungen
• Umweltfreundliche Konstruktion
• Hohe Flexibilität bei kundenspezifischen Lösungen
• Kurze Lieferzeiten für Standard- und Sonderskalen


Typ für Flüssigkeiten: 700 und 750 FS
Typ für Gase: 701 und 751 FC

Messbereich für Wasser: 1,5 l/h bis 50.000 l/h oder/und %
Standard Medien: Wasser, 30% HCL, 30% NaOH, 50% NaOH, Luft 0 bar rel.

Nennweiten: DN 10, 15, 20, 25, 32, 40, 50, 65


Zubehör: Kontaktschalter

Genauigkeitsklasse:
Typ 750: Klasse 4 nach VDE/VDI 3513, Blatt 2
Typ 700: Klasse 2,5 nach VDE/VDI 3513, Blatt


Fehlende Maße sowie andere Abmessungen und Werkstoffe auf Anfrage.

Alle Artikel finden Sie auch im Webshop.

Sie können den Artikel auch selbst konfigurieren.










    Wasser NaOH HCL Gas
  Code O 3/5 2 O
Schwebekörper           Temperatur in °C -20 -10 O 5 10 20 25 30 40 50 60 70 80 90 100
PP 7 X X X   Messkonus
Werkstoff
Anschluss
Werkstoff
Betriebsdruck in [bar]
PP Magnet 8 X X X
Edelstahl 1 X X     PVC PVC
PP
Edelstahl
        10 10 10 8 6 3,5 1,5
Edelstahl Magnet 2                 10 10 10 8 6 3,5 1,5
PP Gas 7       X         10 10 10 8 6 3,5 1,5
PP Gas Magnet 8       X PSU PVC
PP
Edelstahl
        10 10 10 8 6 3,5 1,5
                    10 10 10 8,5 7 5,5 4 2,7 1,5 0,8
Messkonus           15 15 15 15 15 15 15 14 13 12 11 9,7 8,5 7,7 6
PVC transparent 52 X X X X PVC PVC
PP
Edelstahl
        10 10 10 8 6 3,5 1,5
Trogamid (PA) 41 X               10 10 10 8,5 7 5,5 4
POLYSULFON (PSU) 42 X X X   15 15 15 15 15 15 15,5 13,5 12 10,7 9,5




MESSBEREICHE TYPENREIHE 700 FS UND 750 FC




  Medium
  Wasser HCL 30%ig Na OH 30%ig Na OH 50%ig
  Schwebekörper
DN d A B C R Rp Code Edelstahl
1.4571 oder
Edelstahl Magnet
PP oder
PP Magnet
PP oder
PP Magnet
PP oder
PP Magnet
Edelstahl
1.4571 oder
Edelstahl Magnet
PP
oder PP Magnet
Edelstahl
1.4571 oder
Edelstahl Magnet
mm mm Messbereich (l/h)
20 25 394 357 350 1 1/4 3/4 251 25-250 15-150 14-140 13-130 25-210 12-120 20-200
252 40-400 25-250 23-230 21-210 35-340 20-200 35-320
253 60-640 45-450 42-420 40-400 55-550 36-360 50-500
254 100-1000 70-700 65-650 60-600 87-870 55-550 85-800
25 32 400 357 350 1 1/2 1 321 40-400 25-250 23-230 21-210 35-340 20-200 35-320
322 60-640 40-400 37-370 35-350 55-550 32-320 50-500
323 100-1000 65-650 60-600 55-550 90-870 52-520 85-800
324 150-1600 100-1000 90-900 87-870 130-1350 81-810 120-1300
32 40 408 357 350 2 1 1/4 401 150-1600 100-1000 90-900 87-870 130-1350 81-810 120-1300
402 200-2500 160-1600 150-1500 140-1400 200-2100 130-1300 200-2000
403 400-4000 200-2500 200-2300 180-2200 350-3400 170-2000 330-2200
40 50 418 357 350 2 1/4 1 1/2 501 200-2500 150-1600 140-1500 130-1400 200-2100 125-1300 180-2000
502 400-4000 200-2200 190-2000 180-1900 350-3400 170-1700 330-3200
503 500-5000 250-2500 230-2300 220-2200 440-4300 200-2000 400-4000
50 63 432 357 350 2 3/4 2 631 400-4000 250-2500 230-2300 220-2200 350-3400 200-2000 330-3200
632 600-6000 350-3500 330-3200 310-3100 550-5200 280-2800 500-4800
633 1000-10000 500-5000 470-4600 440-4300 870-8700 400-4000 900-8000
65 75 444 357 350 3 1/2 2 1/2 751 1500-10000 1000-8000 950-7500 900-7000 1300-13000 800-6500 1300-12000
752 2000-20000 1000-10000 930-9300 870-8700 1800-17000 810-8100 1700-16200
753* 10000- 50000 5000-25000 4700-23000 4400-22000 8800-43000 4100-20000 8200-40000

*Code 753 und Gase auf Anfrage
