WHITWORTH ROHRGEWINDE

Für Rohre und Fittings aus Kunststoff



Unsere Fittinge, Verschraubungen und Armaturen sind mit einem Whitworth-Rohrgewinde ausgeführt. Die Angaben sind in Zoll aufgeführt, allerdings entsprechen Sie nicht dem dem Durchmesser des Gewindes. Vergleich hierzu 25,4 mm ist gleich 1 Zoll, eine Außengewinde 1 Zoll hat aber einen größen Durchmesser, hier 33.25 mm. Die historischen Angaben bei der Normung in Zoll, beruhten auf den Innendurchmesser von Rohren, die Wandstärken waren wesentlich größer ausgeführt. Durch die neuen Werkstoffe, deren Eigenschaften und Erkenntnisse, hat man den Außendurchmesser belassen und es variiert der Innendurchmesser. Die Innen- und Außendurchmesser entsprechen nicht, den eigentlichen Zollangaben. Oftmals wird das Whitworth-Gewinde als BSP Gewinde bezeichnet.

Bei der Anwendung im Rohrleitungsbau von Kunststoffrohrsystemen, unterscheidet man zwischen kegeligen und zylindrischen Ausführungen des Whitworth-Gewindes.

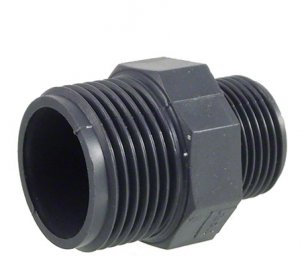

Um eine metallisch dichtende Verbindung herzustellen, wird ein zylindrisches Innengewinde mit der Bezeichnung Rp mit einem konischen Außengewinde der Bezeichnung R kombiniert. Einer Eindichtung mit Hanf ist bei Kunstofffittingen dringend abzuraten, da es beim Einschrauben zu einer Durchmesservergrößerung kommt und der Fitting dann platzt. Wir raten hier Teflonband vom Markenhersteller einzusetzen.

Zylindrische Gewinde Fittings mit der Bezeichnung G, sind nicht metallisch dichtend. Zur Eindichtung benötigen Sie Flachdichtungen oder O-Ringe, deren Dichtflächen sind kegelig oder flach ausgeführt.






DIN ISO 228-1 DIN 2999
Außengewinde
DIN 2999
Innengewinde
Gewindegänge
je Inch
Außendurchmesser
in mm
Kernlochdruchmesser
in mm
Flankendurchmesser
in mm
Steigung
in mm
Gewindetiefe
in mm
G 1/16 R 1/16 Rp 1/16 28 7.72 6.56 7.14 0.91 0.58
G 1/8 R 1/8 Rp 1/8 28 9.73 8.57 9.15 0.91 0.58
G 1/4 R 1/4 Rp 1/4 19 13.16 11.45 12.30 1.34 0.86
G 3/8 R 3/8 Rp 3/8 19 16.66 14.95 15.81 1.34 0.86
G 1/2 R 1/2 Rp 1/2 14 20.96 18.63 19.79 1.81 1.16
G 3/4 R 3/4 Rp 3/4 14 26.44 24.12 25.28 1.81 1.16
G 1 R 1 Rp 1 11 33.25 30.29 31.77 2.31 1.48
G 11/4 R 11/4 Rp 11/4 11 41.91 38.95 40.43 2.31 1.48
G 11/2 R 11/2 Rp 11/2 11 47.80 44.85 46.32 2.31 1.48
G 2 R 2 Rp 2 11 59.61 56.66 58.14 2.31 1.48
G 21/2 R 21/2 Rp 21/2 11 75.18 72.23 73.71 2.31 1.48
G 3 R 3 Rp 3 11 87.88 84.93 86.41 2.31 1.48
G 4 R 4 Rp 4 11 113.03 110.07 111.55 2.31 1.48

Alle Angaben ohne Gewähr
