UP-GF (GFK) ROHRE, FITTINGE UND FORMTEILE

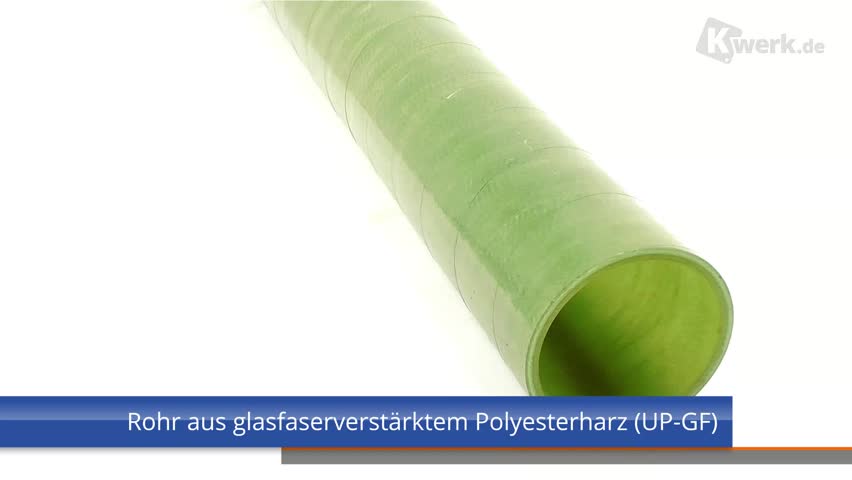

Rohre aus glasfaserverstärktem Polyesterharzen (UP-GF) nach DIN 16 965 -Teil 4 - Rohrtyp D




Glasfaserverstärkter Kunststoff, kurz GFK (engl. GRP = glass-fibre reinforced plastic), ist ein Faser-Kunststoff-Verbund aus ungesättigtem Polyersterharz (UP) und Glasfasern.

Als Ausgangswerkstoffe kommen duroplastische (z. B. Polyesterharz (UP) oder Epoxidharz als auch thermoplastische (z. B. Polyamid) Kunststoffe und Zuschlagswerkstoffe in Frage. Die Herstellung erfolgt sowohl im Schleuder- und auch im Wickelverfahren.

Glasfaserverstärkter Kunststoff hat auch in aggressiver Umgebung ein ausgezeichnetes Korrosionsverhalten bzw. eine sehr hohe chemische Beständigkeit. Dies macht ihn zu einem geeigneten Werkstoff für Rohrleitungen und Behälter in der Chemie- und Verfahrenstechnik.

Glasfaserverstärktes ungesättigtes Polyesterharz (UP-GF) ist ein Verbundwerkstoff, der zu den duroplastischen Kunststoffen zählt.

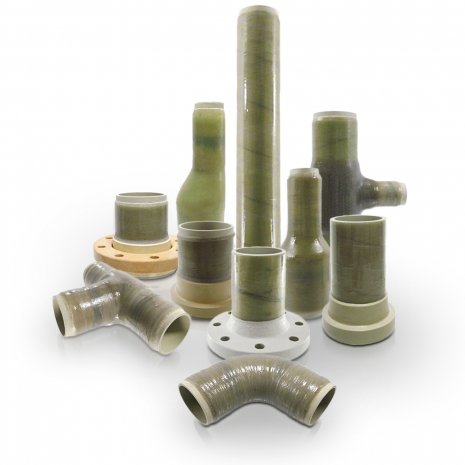

Zu unserem Lieferprogramm gehören neben UP-GF Rohren, auch Formteile und Sonderanfertigungen.

Gerne senden wir Ihnen auf Anfrage ein attraktives Angebot zu.








ROHRE AUS GLASFASERVERSTÄRKTEN POLYESTERHARZEN (UP-GF)

GEWICKELT  - ROHRTYP D - DIN 16965 / Teil 4

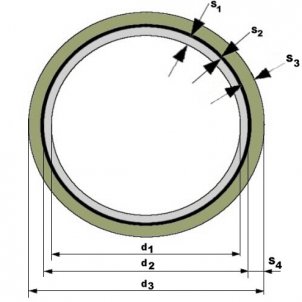

d2  Rohr-Innendurchmesser
d3  Rohr-Außendurchmesser
S2  Chemieschutzschicht, mindestens 2,5 mm
S3  Wanddicke des tragenden Laminates
S4  S2 + S3

Rohrbezeichnung am Beispiel der Nennweite DN 100:

Rohr DIN 16965 - D - 100 - 10



Verwendeter Werkstoff und Aufbau des Laminates
Wir verwenden für die Rohre nach DIN ungesättigtes Polyesterharz und Textilglas nach DIN 16964. Die Chemieschutzschicht (siehe s2), ist eine harzreiche Innenschicht von mindestens 2,5 mm Dicke. Diese besteht aus Glasvlies, verstärkt mit einer Reinhartzschicht und im weiteren Aufbau aus Textilglasmatten.




UNSER LIEFERPROGRAMM

Rohr DIN 16 965 Nenndruck PN 10

GEWICKELT  - ROHRTYP D - DIN 16965 / TEIL 4 - MIT LAMINATENDEN



Nennweite

DN
Rohr
Innendurchmesser

d2
Rohr
Annendurchmesser

d3
Wanddicke

S3
Wanddicke

S4
Gewicht

Kg/m
Artikelnummer Artikell im Webshop
150 150 159 1,9 4,4 3,9 SP-DIN16965-D-150-10 Linkverweis zum Shop
200 200 209 1,9 4,4 5,2 SP-DIN16965-D-200-10 Linkverweis zum Shop
250 250 260 2,2 4,7 7,2 SP-DIN16965-D-250-10 Linkverweis zum Shop
300 300 311 2,6 5,1 9,5 SP-DIN16965-D-300-10 Linkverweis zum Shop
350 350 361 3 5,5 11,1 SP-DIN16965-D-350-10 Linkverweis zum Shop
400 400 412 3,4 5,9 13,8 SP-DIN16965-D-400-10 Linkverweis zum Shop
500 500 514 4,3 6,8 20,1 SP-DIN16965-D-500-10 Linkverweis zum Shop
600 600 616 5,1 7,6 27,5 SP-DIN16965-D-600-10 Linkverweis zum Shop
700 700 717 5,9 8,4 34,1 SP-DIN16965-D-700-10 Linkverweis zum Shop
800 800 819 6,8 9,3 43,5 SP-DIN16965-D-800-10 Linkverweis zum Shop
900 900 921 7,6 10,1 54,1 SP-DIN16965-D-900-10 Linkverweis zum Shop
1000 1000 1022 8,5 11 62,1 SP-DIN16965-D-1000-10 Linkverweis zum Shop

Abmessungen entsprechen der DIN 16 965, Teil 4
Berechnet mit S2 = 2,5 mm
Berechnet mit einer Dichte von 1,8 g/cm3
Drücke sind Überdrücke in bar
Alle Maße in mm






Rohr DIN 16 965 Nenndruck PN 16

GEWICKELT  - ROHRTYP D - DIN 16965 - TEIL 4 MIT LAMINATENDEN




Nennweite

DN
Rohr
Innendurchmesser

d2
Rohr
Annendurchmesser

d3
Wanddicke

S3
Wanddicke

S4
Gewicht

Kg/m
Artikelnummer Artikell im Webshop
25 25 34 1,9 4,4 0,8 SP-DIN16965-D-25-16 Linkverweis zum Shop
(32) 32 41 1,9 4,4 0,9 SP-DIN16965-D-32-16 Linkverweis zum Shop
40 40 49 1,9 4,4 1,1 SP-DIN16965-D-40-16 Linkverweis zum Shop
50 50 59 1,9 4,4 1,4 SP-DIN16965-D-50-16 Linkverweis zum Shop
65 65 74 1,9 4,4 1,8 SP-DIN16965-D-65-16 Linkverweis zum Shop
80 80 89 1,9 4,4 2,1 SP-DIN16965-D-80-16 Linkverweis zum Shop
100 100 109 1,9 4,4 2,7 SP-DIN16965-D-100-16 Linkverweis zum Shop
(125) 125 134 1,9 4,4 3,3 SP-DIN16965-D-125-16 Linkverweis zum Shop
150 150 160 2,1 4,6 4,4 SP-DIN16965-D-150-16 Linkverweis zum Shop
200 200 211 2,8 5,3 6,4 SP-DIN16965-D-200-16 Linkverweis zum Shop
250 250 262 3,5 6 8,7 SP-DIN16965-D-250-16 Linkverweis zum Shop
300 300 314 4,1 6,6 12,2 SP-DIN16965-D-300-16 Linkverweis zum Shop
350 350 365 4,8 7,3 15,3 SP-DIN16965-D-350-16 Linkverweis zum Shop
400 400 416 5,5 8 18,5 SP-DIN16965-D-400-16 Linkverweis zum Shop
500 500 519 6,8 9,3 27,4 SP-DIN16965-D-500-16 Linkverweis zum Shop
600 600 622 8,2 10,7 38 SP-DIN16965-D-600-16 Linkverweis zum Shop
700 700 724 9,5 12 50,4 SP-DIN16965-D-700-16 Linkverweis zum Shop
800 800 827 10,9 13,4 65,8 SP-DIN16965-D-800-16 Linkverweis zum Shop
900 900 930 12,3 14,8 77,6 SP-DIN16965-D-900-16 Linkverweis zum Shop
1000 1000 1033 13,6 16,1 94,1 SP-DIN16965-D-1000-16 Linkverweis zum Shop

Abmessungen entsprechen der DIN 16 965, Teil 4
Werte in Klammern möglichst vermeiden
Berechnet mit S2 = 2,5 mm
Berechnet mit einer Dichte von 1,8 g/cm3
Drücke sind Überdrücke in bar
Alle Maße in mm




Unsere Formteile finden Sie hier: Lieferprogramm UP-GF (GFK) Formteile und Sonderanfertigungen.
