MAGNETVENTILE – BLOCKBAUWEISE –

BAUREIHE KW BL-MA-15



Blockventile aus Kunststoff, finden Ihre Anwendung im Anlagen- und Apparatebau bei engen Einbauverhältnissen. KWERK.DE entwickelt Blockventile als Magnetventilausführung und Membranventillösung in den Werkstoffen PVCU, PVCC, PE, PP, PVDF, PTFE und Sonderwerkstoffen. Mehrwegeventilblöcke werden zur Entnahme, Beprobung, Verteilung und dem Mischen von Medien eingesetzt.

Durch die neuen technischen Möglichkeiten der CAD und CNC Technik, können kundenspezifische Lösungen auch in kleinen Stückzahlen ermöglicht werden. Durch Positionierung von Anschlüssen und ggf. Integration von Messstellen, liegen die Vorteile einer Mehrwegeventillösung auf der Hand. Nutzen Sie das KWERK KNOW HOW zur Verbesserung der Anlagentechnik und Optimierung Ihrer Prozesstechnik


Mehrwegeventile bieten besondere Vorteile für den Anwender:


- Kosteneinsparung von Fittings- und Rohrleitungsmaterialien
- Einsparung von Klebungen und Verschweißungen
- Minimierter TOTRAUM
- Enge Einbausituationen realisierbar
- Komplexe Schaltungen in der Prozesstechnik möglich
- direktgesteuertes Vollkunststoffventil mit hohen Schaltgeschwindigkeiten
- Ankerraumabdichtung über PTFE Faltenbalg und unabhängig von Druckluftzufuhr
- ATEX und Handnotbetätigung möglich

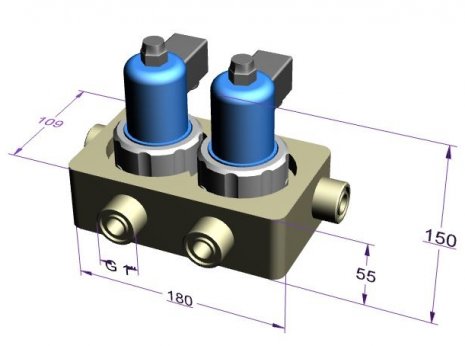

Nebenstehend dargestellt, ist ein Mehrwegeventil aus PP mit zwei Magenventilantrieben Typ 150:
- Nennweite DN 20, DN 10 und DN 15 auf Anfrage möglich
- mit zwei Magnetventilen vom TYP 150 in der Ausführung als 2er Kombination
- Durchgang S1 auf S2, Medium z.B. als Ringleitung permanent anstehend, aus dem Volumenstrom S1/S2 können durch Schalten der Antriebe die Anschlüsse S 3 und S4 mit Medium versorgt werden
- Anschluss: G1 Zoll mit O-Ring Nut, passend zu den gängigen Verschraubungen mit Einlegeteilen zum Kleben oder Schweißen
- erweiterbar ist dieser Verteiler, auf 3er,4er, 5er und weitere Kombinationen
- Integration vom Messstellen für PH, REDOX und Temperatur möglich
- Druckstufe nach Auslegung


Die Magnetventile sind sowohl in der Schaltfunktion NC und NO, sowie in der Ausführung 24V AC/DC, 230V AC, 12 V AC/DC und 110 V AC/DC verfügbar. Dichtung wahlweise EPDM oder FPM.


Gerne senden wir Ihnen auf Anfrage, auch zu anderen Varianten ein Angebot zu.

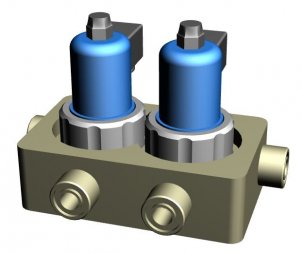

Ansichten: Mehrwegeventil in Magnetventilausführung:









R & I Symbol



Einbaulage: horizontal und vertikal z.B. in einer Ringleitung möglich
- S1 und S2 Durchgang
- S3 und S4 als Entnahme

















MEMBRANVENTILE IN BLOCKBAUWEISE

BAUREIHE KW BL-ME-15

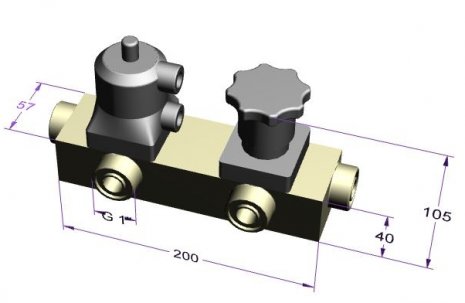

In unserem hochmodernen Fertigungsbetrieb, fertigen wir nach Kundenwunsch auch Mehrwegeventile mit Membranventilen in Blockbauweise. Die Antriebe können als Pneumatikantrieb in NC und NO ausgeführt werden und sind kompatibel zu den Handantrieben. Diese Mehrwegeventile bieten Ihnen als Anwender eine Reihe von Vorteilen und eine enorme Kosteneinsparung.

Die dargestellten „Verteiler“ sind Beispiele für eine Auswahl an Möglichkeiten und werden in kundenspezifisch in PVCU, PVCC, PE, PP, PVDF und anderen Sonderwerkstoffen angefertigt.

Pneumatik Antriebe sind wie folgt ausgeführt:
- 2/2-Wege-Membranventil mit pneumatischem Stellantrieb und optischer Stellungsanzeige
- Funktion: normal geschlossen NC oder wahlweise NO
- Membranwerkstoff: wahlweise EPDM - FPM - PTFE/EPDM
- Steuerdruck: 4 - 7 bar
- Steueranschluss: R 1/4'
- Steueranschluss in Durchflussrichtung: auf Anfrage
- Antriebsfarbe: schwarz

Handantriebe:
- Membrane: wahlweise EPDM - FPM - PTFE/EPDM
- inkl. einstellbarer Schließbegrenzung
- Betriebsdruck: PN 6


Unsere Techniker stehen Ihnen beim Engineering und der Anwendung jederzeit zur Verfügung.

Gerne senden wir Ihnen auf Anfrage, auch zu anderen Varianten ein Angebot zu.

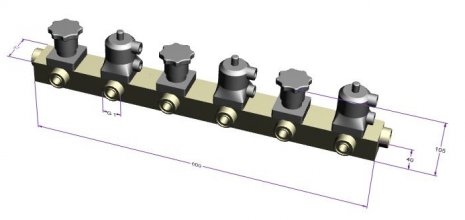

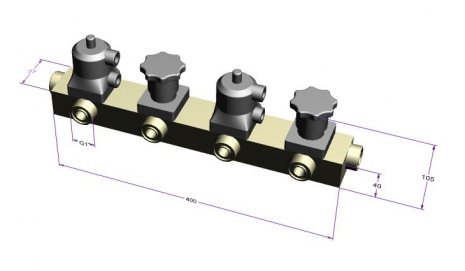

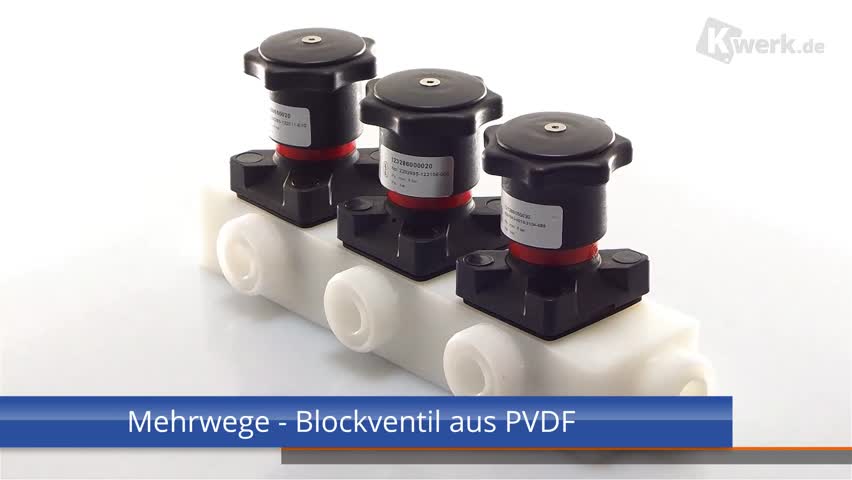

Blockventil - Varianten in verschiedenen Werkstoffen





















Ihre Wünsche, unsere Lösungen - Ein umfangreiches Lieferprogramm nach Maß.
