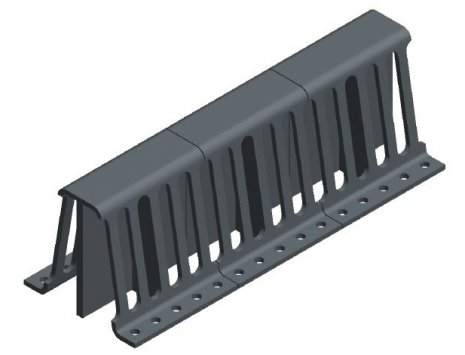

PROFILTRAGROST AUS PP-ELEKTRISCH LEITFÄHIG TYP PTR 250

Als gespritztes Einzelelement lieferbar

Verwendung Profiltragroste aus PP- el elektrisch leitfähig,  werden als Auflageböden für verschiedene Arten von Schüttungen wie z.B. Füllkörperschüttungen oder Aktivkohle, bei großen Kolonnenquerschnitten und hohen Gewichtsbelastungen. Ausführungen Die Trapezprofil - Formgebung ermöglicht einen optimalen freien Querschnitt für die Gasdurchströmung. Rechteckige und kreisförmige Ausführungen sind möglich. Unsere gespritzten Einzelelemente können als Stränge durch stumpfschweißen in beliebigen Längen hergestellt werden. Werkstoff PP-el ist ein elektrisch ableitfähiges homopolymeres Polypropylen welches elektrische Ladungen ableitet. Das Material hat einen geringen Oberflächenwiderstand von min. 104 und kann aus diesem Grund in explosionsgefährdeten Bereichen eingesetzt werden. Auf Wunsch stellen wir Ihnen eine EU - Einbauerklärung nach ATEX 2014/34/EU aus. Temperatur PP - el 5°C bis 80°C

TECHNISCHE DATEN

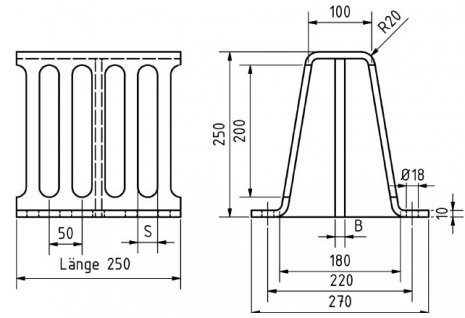

Lieferübersicht Standard Stegbreite B [mm] 15 15 15 30 30 30 Schlitzbreite S [mm] 22 30 37 22 30 37 Freier Querschnitt 69 % 89 % 109 % 69 % 89 % 109 % Gewicht [kg / m²] 41 39 35 55 52,5 50,5

Breite Auflageträger [mm] Kolonnendurchmesser ø 850 – 2.050 2.050 - 3.670 3.670 – 5.000 Auflagebreite B ca. 50 ca. 70 ca. 90

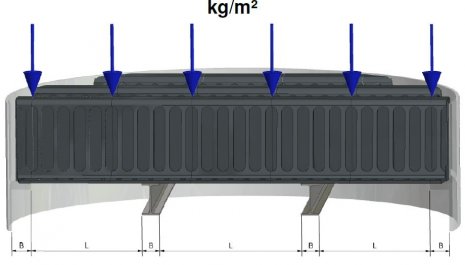

Belastbarkeit Auflageabstand 15 mm Steg / 15 mm Auflagelast [kg/m²] 30 mm Steg / 30 mm Auflagelast [kg/m²] L [mm] 20°C 40°C 60°C 80°C 20°C 40°C 60°C 80°C 500 11.078 8.856 6.079 3.314 22.179 15.988 10.990 5.993 600 6.397 5.111 3.825 2.301 12.817 10.245 7.631 4.160 700 4.016 3.206 2.397 1.689 8.055 6.436 4.816 3.055 800 2.680 2.137 1.595 1.161 5.382 4.297 3.212 2.344 900 1.872 1.591 1.110 805 3.767 3.005 2.243 1.634 1000 1.356 1.078 800 578 2.735 2.179 1.624 1.179 1200 771 610 449 321 1.565 1.243 922 864 1400 473 372 271 190 969 767 564 402
