Pumpen  >  Dosierpumpen  >  Membrandosierpumpe


Kategorienübersicht   Gesamtübersicht
Typ Prius D MF - PVDF

Typ Prius D MF - PVDF


[Zur Übersicht]
  Typ Prius D MF - PP

Typ Prius D MF - PP


[Zur Übersicht]

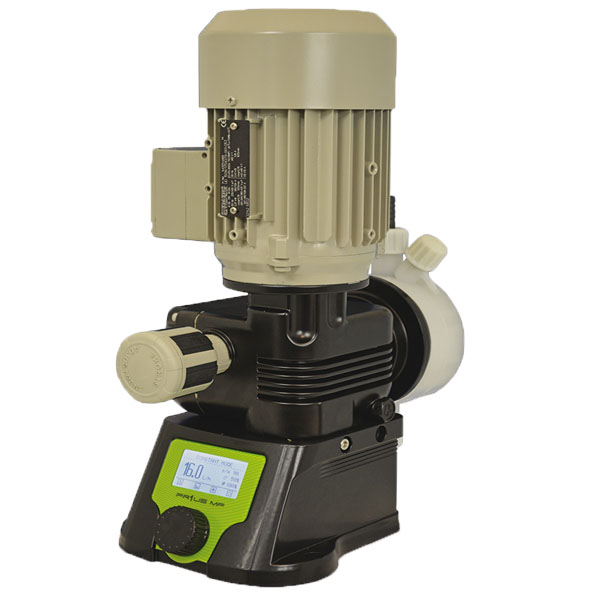

PRIUS MOTOR – MEMBRANDOSIERPUMPE


PRIUS ist eine elektrisch angetriebene Membrandosierpumpe mit variabler Änderung der Förderleistung durch eine manuelle Einstellung der Dosierhublänge.
PRIUS-Pumpen verfügen über eine hocheffiziente Kraftübertragung. Zusammen mit einer hervorragenden chemischen Beständigkeit der medium berührten Teile sind sie für einen großen Anwendungsbereich bestens geeignet.

TECHNISCHE DATEN


Förderleistungen:  von 12 bis 530 l/h
Drücke:  von 5 bis 10 bar
Betriebsbereich:  0...45°C
Förderleistung: stufenlos verstellbar über Hublänge von 0 bis 100 %
Dosierköpfe und Ventile:  in PVDF / PP / AISI316L / PVC
Dosierköpfe:  mit Handentlüftungsventil
Membrane:  aus PTFE
Getriebegehäuse:  aus Aluminium, Epoxy-beschichtet
Spannungsversorgung: wahlweise Wechsel- oder Drehstrom
Frequenz:  Motoren für 50 Hz oder 60 Hz
Schutzart:  IP54



FUNKTIONSPRINZIP


Motor-Membrandosierpumpen der Serie Prius sind zur Förderung von flüssigen, feststofffreien
Medien bestimmt. Durch eine Auswahl unter verschiedenen Werkstoffen für die mediumberührten
Teile ist die Förderung auch aggressiver Medien möglich

Mit Hilfe eines Elektromotors wird über ein Exzentergetriebe und eine Schubstange eine
alternierende Hubbewegung erzeugt. Die Schubstange verformt eine flexible Membrane, die in dem sog. Dosierkopf eingebaut ist. Der Vorwärtshub erfolgt durch die Schubstange, der Rückwärtshub wird durch eine Feder bewerkstelligt. Die Hubfrequenz ist konstant und wird durch die Drehzahl des
Elektromotors und die Übersetzung des Exzentergetriebes bestimmt. Der Hubweg (Hublänge) und die Hubfrequenz bestimmen somit die Förderleistung der Pumpe.

Mittels einer Stellschraube, welche in einem Bereich von 0 ... 100% verstellbar ist, kann die
Förderleistung verändert werden. Durch den Rückwärtshub der Membrane wird durch das Rückschlagventil Medium von unten in den Dosierkopf gesaugt. Sobald sich der Rückwärtshub in den Vorwärtshub umkehrt, schließt das Rückschlagventil und die Membrane drückt das Medium mit dem Vorwärtshub durch das Rückschlagventil nach oben aus dem Dosierkopf wieder heraus.
bei der Umkehr von Vorwärtshub zu Rückwärtshub schließt sich das Rückschlagventil wieder
und verhindert dadurch, dass das herausgedrückte Medium in den Dosierkopf zurückgesaugt wird.
die Membrane saugt stattdessen wieder Medium durch das Rückschlagventil von unten an.
