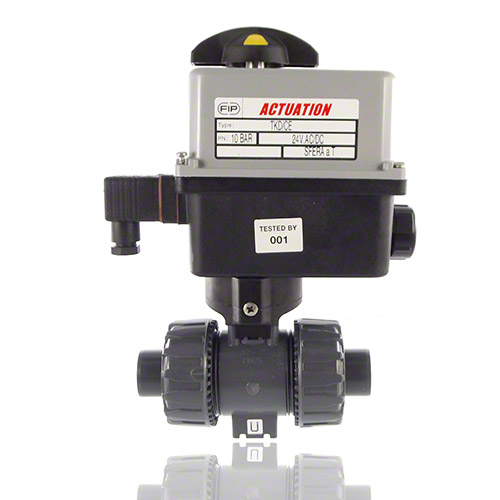

Klebemuffe

Klebemuffe


[Zur Übersicht]
  Klebestutzen

Klebestutzen


[Zur Übersicht]

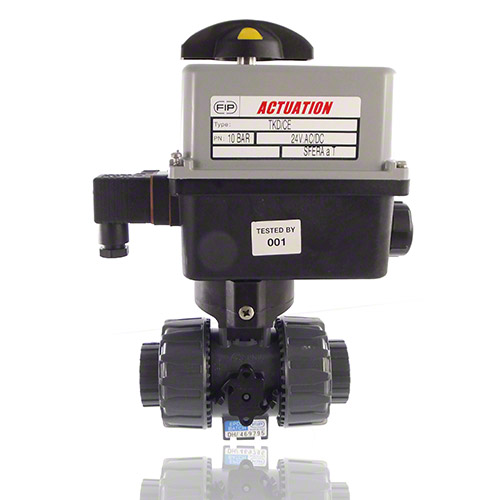

  Gewindemuffe

Gewindemuffe


[Zur Übersicht]

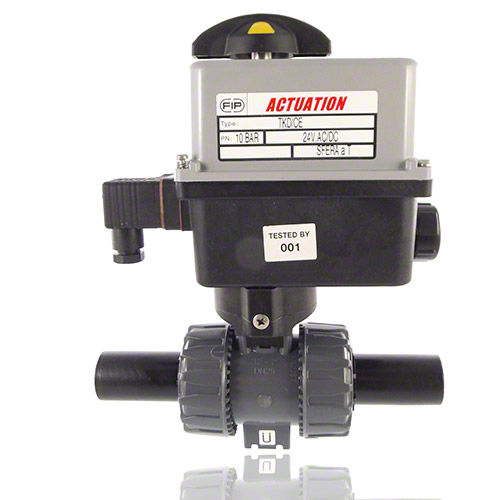

PE LS Stutzen

PE LS Stutzen


[Zur Übersicht]

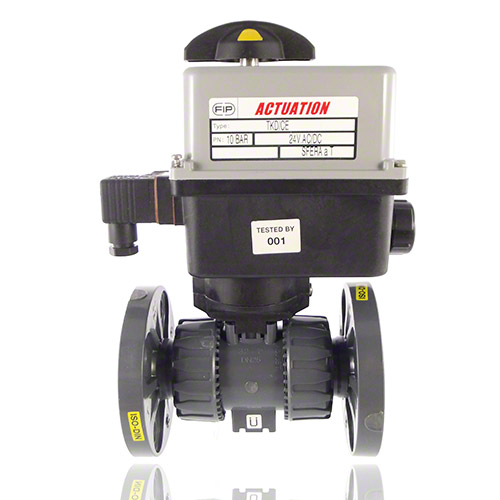

  Flansch

Flansch


[Zur Übersicht]






Elektrischer Kugelhahn aus PVC U - Optimale Lösung für die Verfahrenstechnik



Unsere elektrischen Kugelhähne aus PVC-C, PVC-U, ABS, PP und PVDF erfreuen sich großer Beliebtheit in der Verfahrenstechnik. Der robuste VKD Kugelhahn mit festellbaren Überwurfmuttern bietet eine zuverlässige Lösung für industrielle Anwendungen. Je nach Anlagen- und Infrastrukturanforderungen kann der Kugelhahn sowohl in elektrischer als auch pneumatischer Ausführung geliefert werden.

Ihre Vorteile und unser Leistungsversprechen:


- Größen von DN 10 mm bis DN 50 mm erhältlich
- Maximaler Betriebsdruck von 16 bar bei 20°C
- Die neue Sperrvorrichtung gewährleistet eine sichere Positionierung der Überwurfmuttern unter verschiedenen Einsatzbedingungen wie Vibrationen oder thermischer Ausdehnung.
- Einfacher Ausbau der Armatur aus dem Rohrleitungssystem ermöglicht schnellen Wechsel von O-Ringen oder Kugelsitzen ohne zusätzliches Werkzeug.
- Die Kugelabdichtung ist dank Mikro-Justierung in geschlossener Stellung des Kugelhahns frei von Rohrleitungskräften, was ein leckagefreies Lösen der drucklosen Seite der Leitung ermöglicht.
- Handbetätigung und optische Stellungsanzeige serienmäßig verfügbar.
-  Zusätzlich sind 2 Endschalter integriert.

Anschlussmöglichkeiten:


Unsere Kugelhahnreihe erfüllt die Normen für folgende Anschlussvarianten:

- Klebeanschluss PVC-U: EN ISO 1452, EN ISO 15493, ISO 727, DIN 8062, DIN 8063, ASTM D2467, BS -1, ISO 727-2, JIS K 6743, JIS 6741-2
- Klebeanschluss PVC-C: EN ISO 15493, ISO 727-1, ASTM F439
- Schweißanschluss PP-H: EN ISO 15494
- Schweißanschluss PVDF: EN ISO 10931
- Gewindeverbindung: ISO 228-1, DIN 2999, ISO 7-1, ASTM D2467, ASTM F437, BS 21, BS 10226, JIS B 0203
- Flanschanschluss: ISO 2084, EN ISO 1092-1, EN ISO 1452, EN ISO 15493, EN 558, ISO

Elektro-Antrieb mit Kunststoffgehäuse:


-Temperaturbereich: -10°C bis +55°C

Elektroanschluss:


- Standard: 90-240V / 50-60Hz (AC), optional 24V AC/DC ohne Aufpreis
- Gerätestecker: DIN 43650 3P+T
- Endschalter: Verschraubung ISO M20

Standardausführung:


- Handhilfsbetätigung
- Optische Stellungsanzeige
- 2 zusätzliche FC1, FC2 Endschalter (5A)
- Drehmomentbegrenzung

Zubehör:


- Stellungsregler 4-20 mA oder 0-10V
- Sicherheitsblock
-  Heizwiderstand
- Potentiometer (100-1000-5000-10000 Ohm)
- Stellungsruckmelder
- 2 zusätzliche Endschalter
- IP67 oder ATEX Ex

Bitte beachten Sie, dass alle oben genannten Informationen sorgfältig und nach bestem Wissen erstellt wurden. Dennoch können daraus keine verbindlichen Zusagen abgeleitet werden. Weitere Informationen finden Sie im Aufklapp-Menü rechts neben dem Artikel oder kontaktieren Sie uns einfach telefonisch.
